Compare los nombres de unidad de imagen y tambor con ejemplos oficiales y confirme la referencia OEM, el contenido y la vida útil antes de pedir un repuesto.
Una unidad de imagen y una unidad de tambor pueden coincidir en nombre y construcción; no existe una regla universal según la cual la unidad de imagen sea más grande o más completa. Para pedir un repuesto, utilice la referencia del fabricante para el equipo exacto y confirme qué piezas y accesorios incluye el conjunto cotizado. Esta guía ayuda a distribuidores y empresas de servicio a convertir un nombre de producto ambiguo en una especificación que comprador y proveedor puedan comprobar.

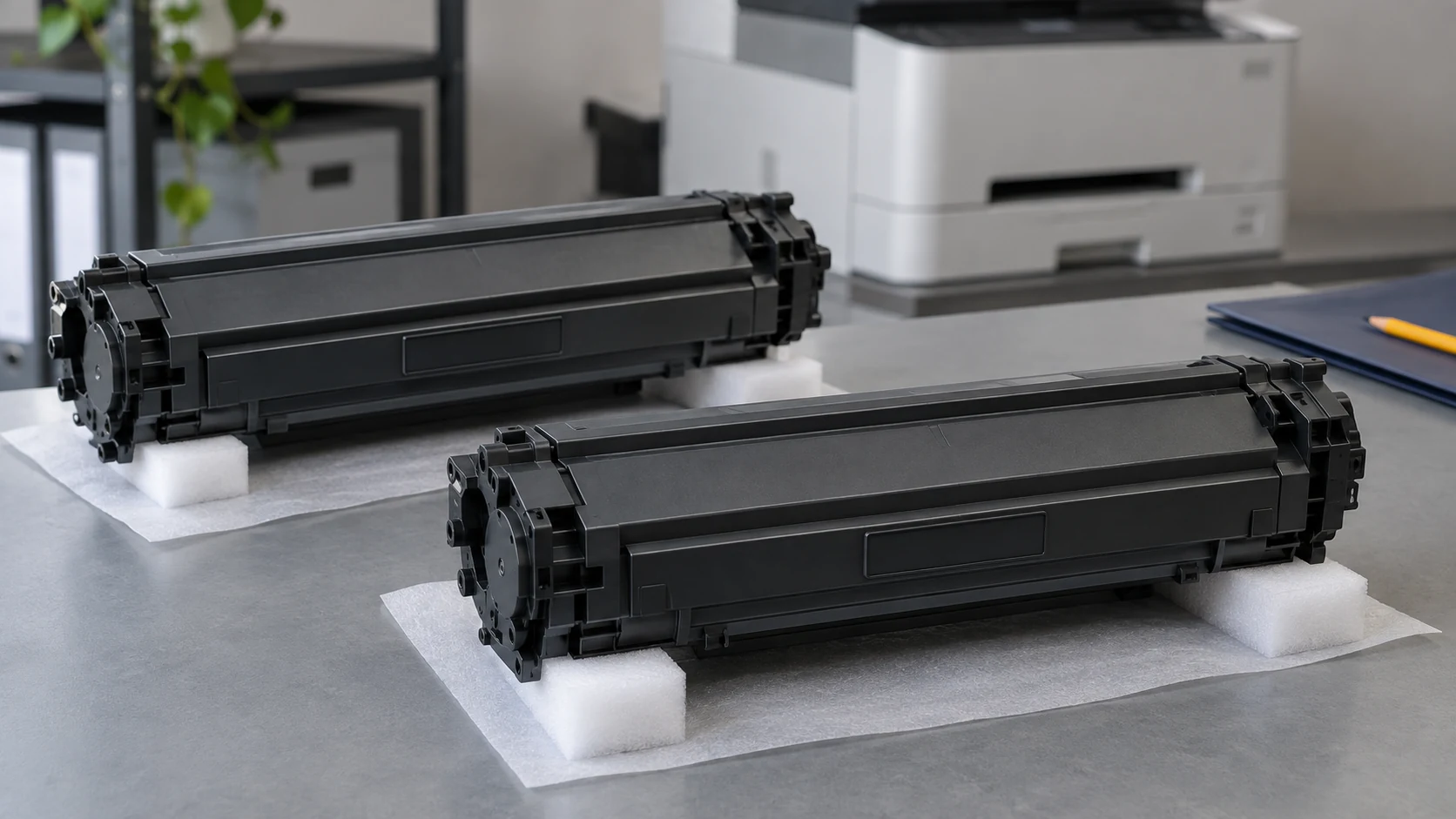

Imagen de portada: Conjuntos protegidos representativos para revisar una compra. Su posición, tamaño y forma no definen el contenido de una unidad de tambor o de imagen ni demuestran compatibilidad.
Distinga el componente del conjunto reemplazable
El tambor fotosensible es el componente que porta la imagen en un motor de impresión electrofotográfico. Una unidad de tambor es un conjunto construido en torno a ese componente, mientras que imaging unit, imaging drum, drum cartridge y photoconductor unit son nombres que deben interpretarse según la documentación del fabricante. La denominación por sí sola no indica si se incluyen componentes de carga, limpieza, revelado o identificación, ni si uno de ellos puede pedirse por separado.
En los equipos con consumibles separados, el suministro de tóner y la sustitución del tambor son decisiones distintas; otros diseños de cartucho combinan funciones. La fusión fija el tóner al papel en otra etapa de la impresión, por lo que una descripción del proceso completo no es una lista del contenido de la unidad de imagen.
Interprete el nombre en el contexto del modelo
Los ejemplos oficiales muestran por qué una categoría genérica del proveedor no basta para definir el pedido. Estos ejemplos explican la terminología y la estructura de mantenimiento; no constituyen una lista de compatibilidad ni una oferta de existencias de HBtoner.
En pantallas estrechas, deslice horizontalmente para comparar todas las columnas.
| Ejemplo oficial | Qué muestra la documentación | Qué confirmar para el pedido |
|---|---|---|
| Familia Brother DCP-L2620DW | El procedimiento de sustitución separa el cartucho de tóner de la unidad de tambor. | Si la oferta incluye la unidad de tambor, el cartucho de tóner o ambos. |
| Serie HP Color Laser 150 | Un mismo documento de sustitución llama imaging drum a la pieza e imaging unit en el mensaje relacionado. | Registre la referencia exacta en lugar de tratar los dos nombres como productos distintos. |
| Lexmark CX820 | La guía describe una unidad de imagen y procedimientos separados de sustitución de la unidad de revelado y la unidad fotoconductora; el fusor tiene su propio procedimiento. | Si el artículo ofrecido es el conjunto especificado o un componente interno de servicio. |
Las abreviaturas también necesitan una fuente: utilice el término completo del catálogo de piezas o manual exacto, sin adivinar qué significa PCU o process unit. Un título traducido de un mercado en línea, una carcasa más grande o una foto de un tambor no permiten determinar el contenido del conjunto suministrado.
Prepare un registro de referencias antes de pedir una oferta
Reúna la etiqueta del equipo, la del consumible instalado y la referencia oficial de consumibles o piezas. Si una referencia ha sido sustituida por un número nuevo, solicite la sustitución documentada y sus condiciones, sin asumir que cubre todas las variantes del equipo.
En pantallas estrechas, deslice horizontalmente para comparar todas las columnas.
| Campo | Qué registrar | Comprobación del pedido |
|---|---|---|
| Equipo | Modelo completo, sufijo y mercado de instalación. | Compruebe la correspondencia con la lista aplicable del fabricante. |
| Referencia | Número actual y cualquier referencia sustitutiva documentada. | Resuelva etiquetas contradictorias antes de aprobar. |
| Posición de color | Negro, un color concreto o un conjunto combinado, según se especifique. | No deduzca la posición por el color o tamaño de la carcasa. |
| Contenido suministrado | Conjunto, componentes internos, accesorios y exclusiones. | Distinga una unidad completa de un componente de servicio. |

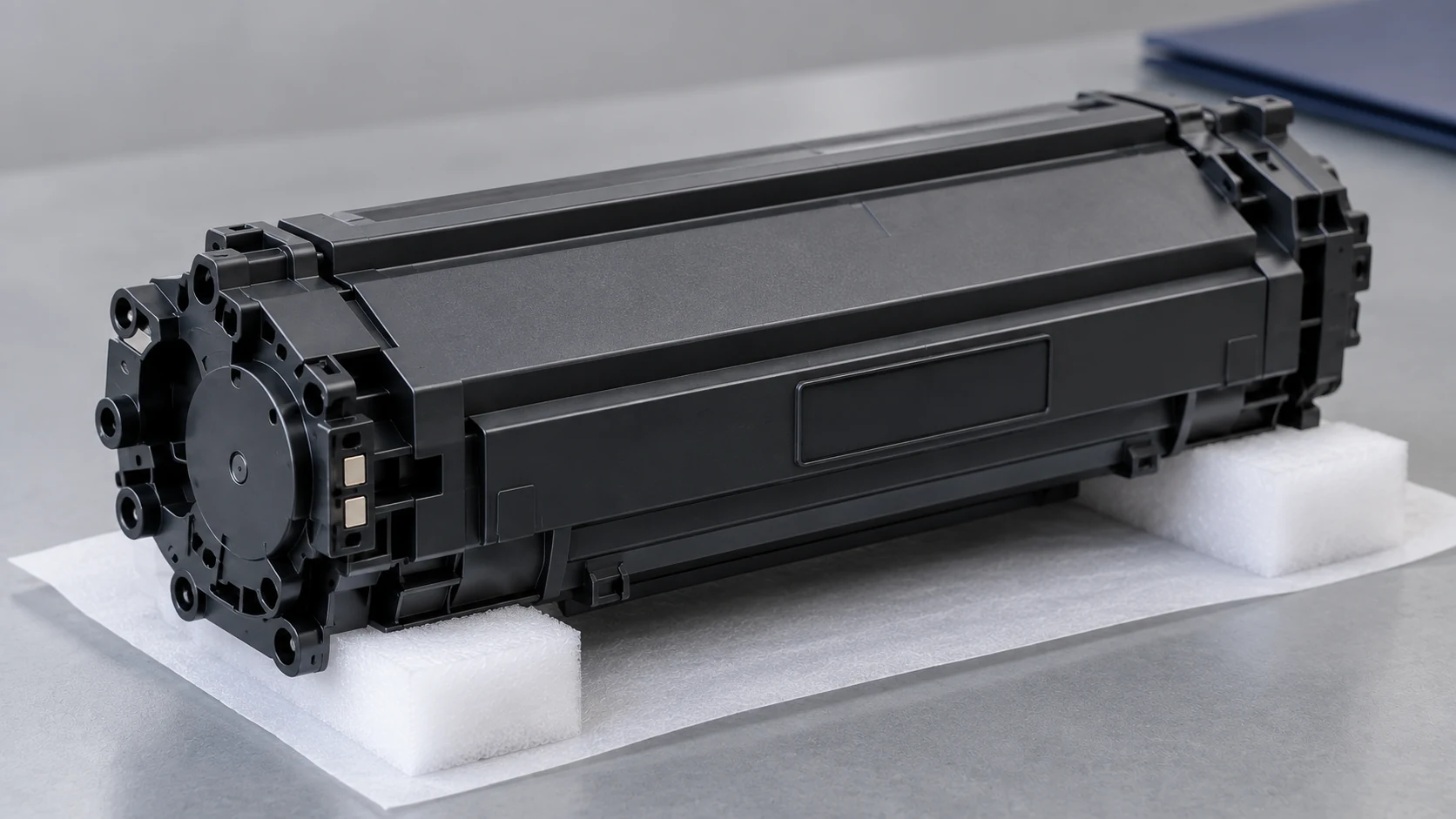

| Interfaces | Revisión documentada y guías, encajes y contactos visibles de forma segura. | Use las fotos como apoyo, no como prueba de compatibilidad. |
| Reconocimiento | Texto del mensaje y cualquier requisito de identificación o instalación especificado. | Confirme el procedimiento del modelo sin suponer que hay un chip. |
| Estado del producto | Original OEM, compatible nuevo, remanufacturado u otro estado declarado. | Haga coincidir la oferta con la descripción del embalaje. |
| Base de rendimiento | Vida útil declarada, condiciones de prueba, método de aceptación y alcance de garantía. | Compare unidades y condiciones equivalentes, no solo cifras de páginas. |

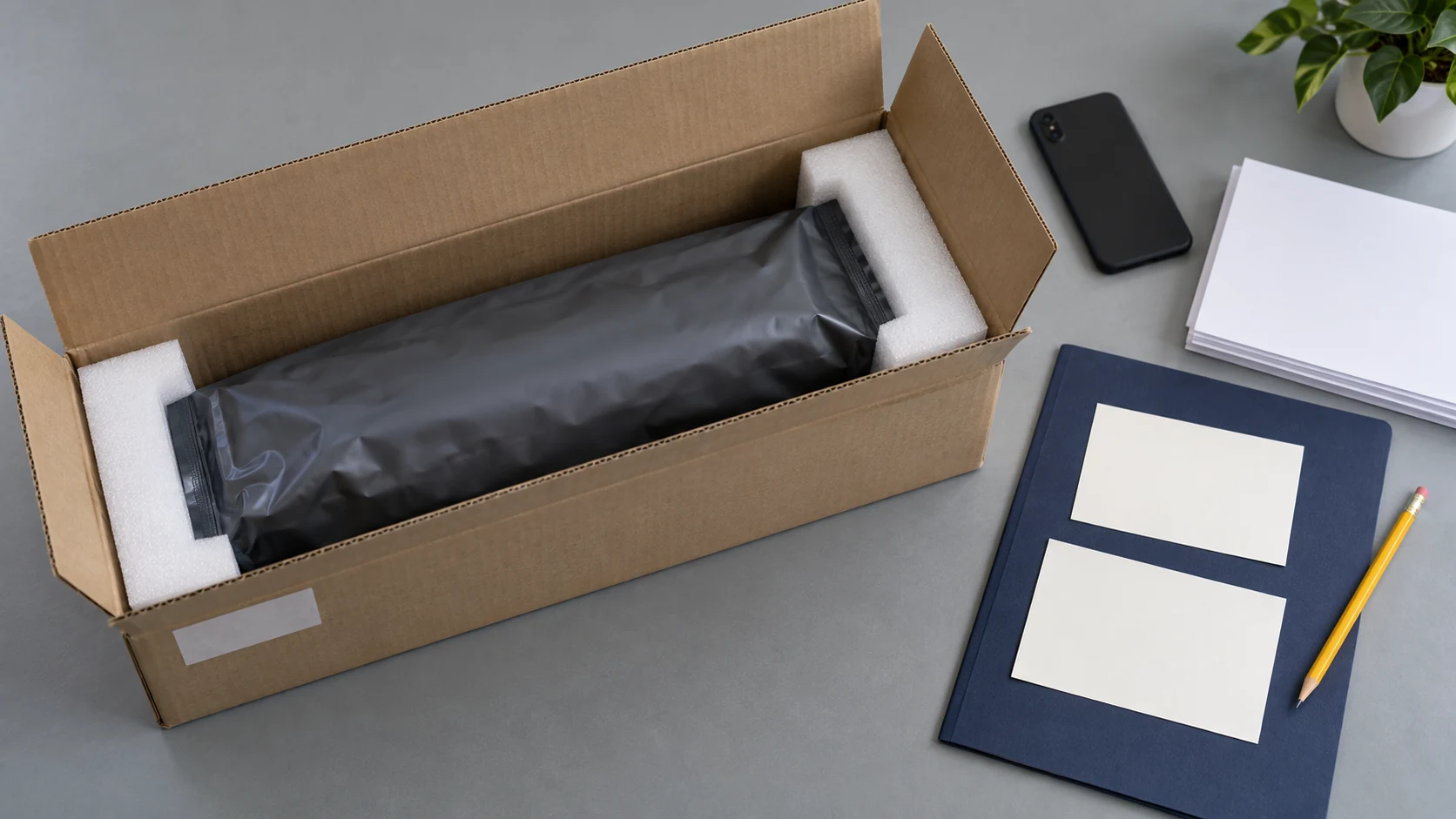

Fotografíe las etiquetas externas accesibles y el embalaje antes de retirar cualquier pieza. Siga las instrucciones de acceso del equipo y proteja la superficie fotosensible de la luz y del contacto; no abra obturadores ni desmonte una unidad solo para completar una solicitud de fotos.
Confirme qué incluye realmente el repuesto
Pida al proveedor que indique por escrito el conjunto suministrado y las exclusiones, especialmente si dos ofertas usan categorías distintas. Una oferta de un componente fotoconductor o de revelado interno no equivale automáticamente a la de un conjunto completo, aunque ambas publicaciones indiquen el mismo equipo. Confirme si los sellos, las cubiertas protectoras, los elementos de identificación y las instrucciones de instalación se incluyen o se necesitan por separado para ese producto.
Sustituir un tambor interno es un trabajo distinto de cambiar una unidad reemplazable por el operador. Realice solo la operación de servicio permitida para el modelo exacto y la formación de la persona responsable; un despiece no autoriza a reconstruir un conjunto.
Compare la vida útil según su base declarada
Una cifra de rendimiento de tóner y una de vida útil de una unidad de imagen no necesariamente miden lo mismo. Por ejemplo, las especificaciones de Lexmark MS821dn indican un método para el rendimiento del tóner y condiciones distintas para la vida útil de la unidad de imagen, incluidas las páginas por trabajo. Las instrucciones de Brother citadas también explican que la vida del tambor depende de las rotaciones y las condiciones de uso, por lo que una cifra de páginas debe conservar sus supuestos declarados.
Para aprobar muestras, acuerde la configuración exacta del equipo, el contenido suministrado, los trabajos de prueba, los criterios de calidad de imagen y el método para evaluar cualquier declaración de vida útil. Conserve las referencias de muestra y lote, los resultados y la aprobación para comprobar pedidos posteriores con la misma especificación.
Use un mensaje o defecto como evidencia para la siguiente comprobación
Registre el mensaje completo y consulte las instrucciones de sustitución o diagnóstico del modelo exacto. Un cartucho de tóner nuevo no renueva también una unidad de tambor separada, y una foto del defecto por sí sola no determina qué conjunto debe pedirse. Realice una confirmación de sustitución o una acción del contador solo cuando las instrucciones del fabricante lo exijan para la pieza instalada; no use un reinicio para ocultar desgaste o borrar una incompatibilidad sin resolver.
Preguntas frecuentes
¿Una unidad de imagen es lo mismo que una unidad de tambor?
Los nombres pueden referirse a productos coincidentes, pero no garantizan un contenido idéntico; utilice la documentación del modelo exacto, la referencia y la lista de piezas suministradas.
¿Una unidad de tambor incluye tóner?
No lo dé por hecho; existen sistemas con tóner y tambor separados y cartuchos integrados que combinan funciones, por lo que el contenido del producto cotizado debe ser explícito.
¿Puedo hacer el pedido solo con el mensaje del equipo?
El mensaje ayuda a localizar las instrucciones pertinentes, pero el pedido sigue necesitando el modelo completo, la referencia, la configuración y el contenido requerido del conjunto.
¿Puede sustituirse por separado el tambor dentro de una unidad de imagen?
Solo cuando el diseño exacto y las instrucciones de servicio autorizadas permitan la operación; confirme el componente y los conocimientos necesarios antes de considerarlo una alternativa a la unidad completa.
¿Qué fotos debo enviar para revisar la configuración?
Empiece por la etiqueta del equipo, la de la unidad instalada, la referencia del embalaje y el mensaje; añada vistas externas accesibles de forma segura solo si se permite, sin exponer ni tocar la superficie fotosensible.
Consulte con HBtoner el conjunto que necesita
Para una revisión de compatibilidad o una oferta B2B, envíe la referencia OEM, el modelo completo y sufijo, el mercado de destino, la cantidad y el estado de producto requerido. Indique si necesita una unidad completa o un componente de servicio documentado y comparta fotos de etiquetas y embalaje durante el seguimiento. HBtoner coordina la fuente y la especificación adecuadas mediante una red de fabricación para el producto y el destino; la configuración y el contenido suministrado deben confirmarse antes del pedido.
Envíe a HBtoner los datos del equipo y del conjunto.
Los nombres de fabricantes se usan para identificación y referencia; HBtoner es independiente y no está afiliada ni respaldada por esos fabricantes.
