Distinga la recogida de tóner residual de la formación de imagen, siga las instrucciones de sustitución bizhub y especifique cada conjunto antes de pedir.
El depósito de tóner residual Konica Minolta recoge el tóner sobrante; la unidad de imagen participa en la formación de la imagen impresa. Son conjuntos distintos y tienen diferentes motivos de sustitución, aunque estén detrás de la misma cubierta. Antes de pedir una pieza o abrir el equipo, anote el modelo completo, el mensaje exacto y la referencia OEM, y compruebe quién está autorizado para realizar el trabajo.

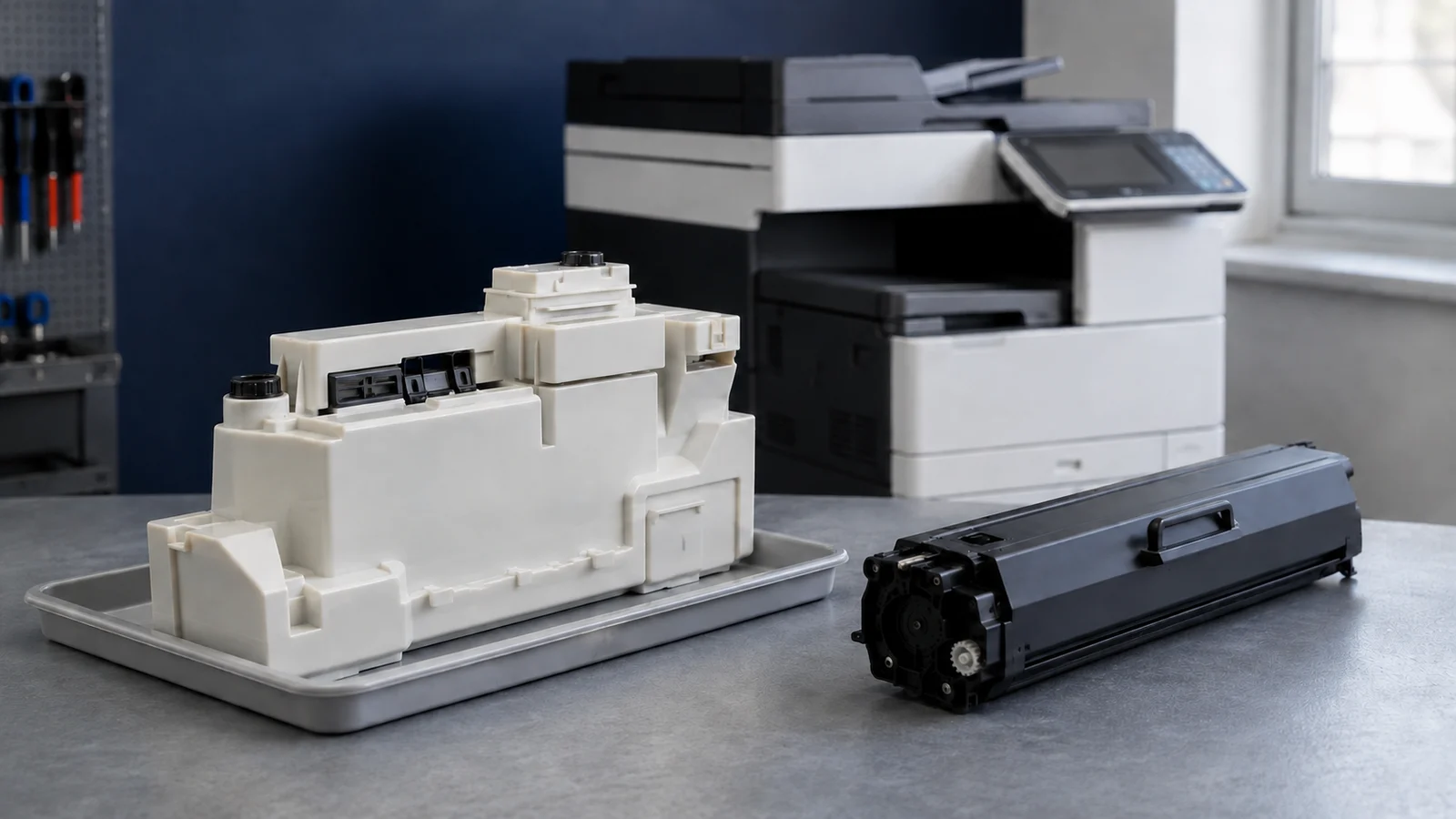

Imagen de portada: conjuntos representativos para facilitar su identificación; su aspecto no demuestra compatibilidad con un equipo concreto.
Identifique el conjunto antes de elegir el repuesto

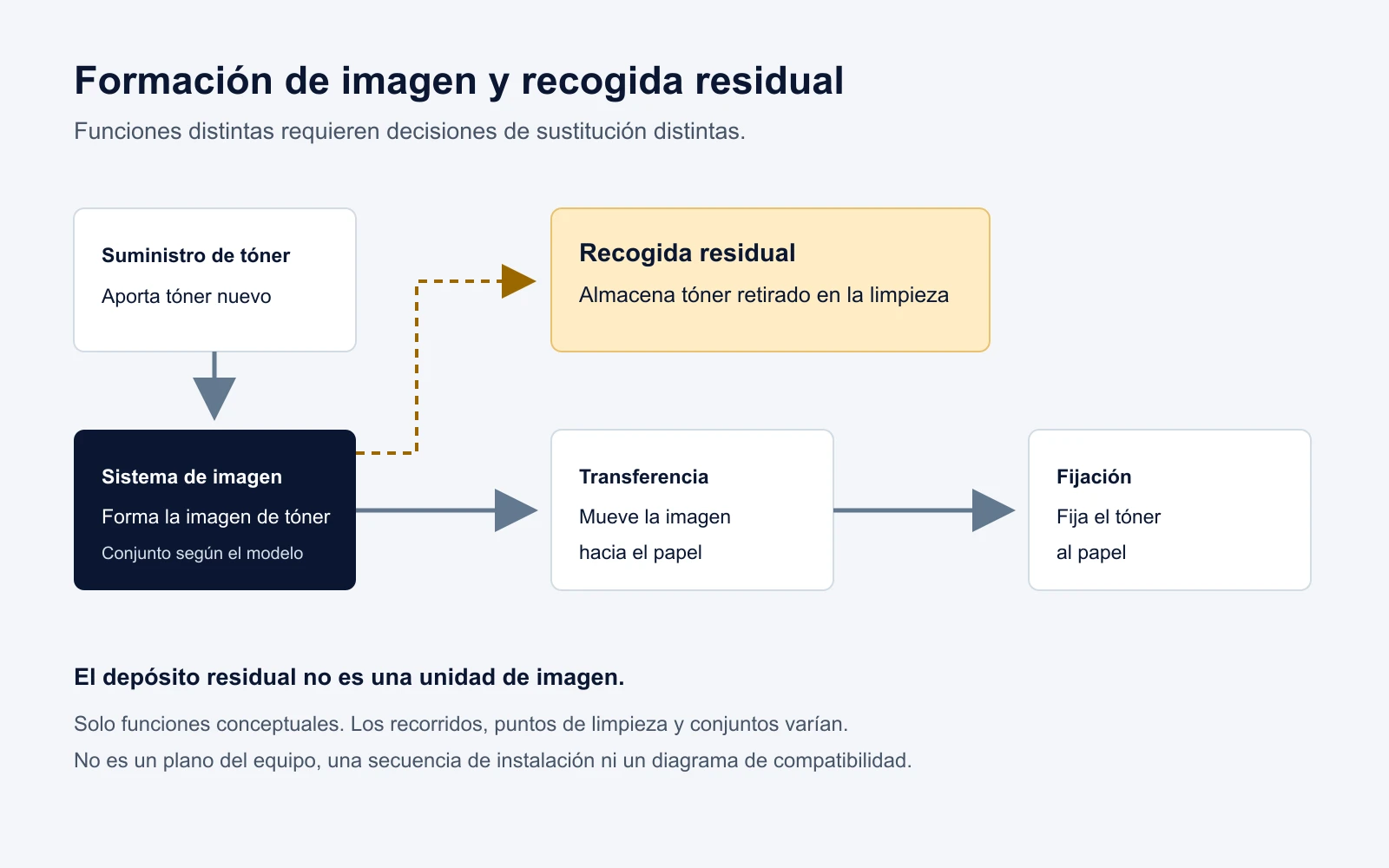

El depósito residual almacena el tóner retirado durante la limpieza, mientras que el cartucho suministra tóner para nuevas páginas. El tambor porta la imagen electrostática; el conjunto vendido como unidad de imagen puede incluir otros componentes según el equipo. No utilice unidad de tambor, unidad de imagen y unidad de revelado como descripciones intercambiables al realizar un pedido.
En pantallas estrechas, deslice horizontalmente para comparar todas las columnas.
| Conjunto | Función principal | Datos que debe comprobar |
|---|---|---|
| Depósito de tóner residual | Recoge el tóner sobrante | Mensaje exacto de capacidad o instalación y referencia de la pieza |
| Unidad de imagen o de tambor | Forma o porta la imagen | Conjunto indicado, color, aviso de vida útil y diagnóstico específico del modelo |
| Cartucho de tóner | Suministra tóner | Aviso de nivel bajo o agotamiento, color y referencia confirmada |
| Fusor | Fija el tóner al papel | Síntomas de fijación y secuencia oficial de diagnóstico |
Lea nuestra guía sobre las unidades de tambor y sus diferencias respecto al tóner.
Lea el mensaje exacto del depósito residual
Un aviso de depósito casi lleno indica que debe preparar el repuesto especificado, sin dar por garantizado un número de páginas restantes. Un mensaje de depósito lleno o de sustitución requiere la acción indicada para ese modelo. En las bizhub C3851FS, C3851 y C3351, la guía oficial del depósito residual indica que, cuando está lleno, la impresión se detiene hasta que se sustituye.
Un mensaje que persiste después de la instalación es un problema que debe investigarse por separado. La palabra «lleno», por sí sola, no demuestra un fallo del sensor, una obstrucción del transporte ni daños en la unidad de imagen. Fotografíe el mensaje completo y cualquier código antes de volver a colocar las piezas o solicitar asistencia.
Utilice las instrucciones del modelo completo
Estos ejemplos oficiales muestran por qué compartir una marca no basta para elegir un procedimiento. Ilustran diferencias de manipulación y responsabilidad del servicio técnico, no compatibilidad entre modelos.
En pantallas estrechas, deslice horizontalmente para comparar todas las columnas.
| Familia de modelos | Ejemplo oficial | Consecuencia práctica |
|---|---|---|
| bizhub C287 y C227 | La guía del depósito residual indica que debe taparse enseguida y guardarse por separado dentro de una bolsa. | Prepare el cierre y el embalaje especificados antes de retirarlo. |
| bizhub C3851FS C3851 C3351 | La guía de la unidad de imagen identifica el color y especifica la retirada de los conjuntos adyacentes. | Siga la secuencia ilustrada completa y las condiciones del servicio de mantenimiento. |
| bizhub C759 C659 y AccurioPrint C759 | La sustitución de la unidad de imagen se asigna a un representante del servicio técnico. | Solicite asistencia en lugar de intentar sustituirla por su cuenta. |
La guía de mensajes de las C287 y C227 también distingue los avisos de tambor, unidad de revelado y unidad de imagen; algunos comportamientos dependen de la región o de la configuración de servicio. Para un equipo de producción Accurio, utilice su propio manual y servicio de mantenimiento, en lugar de adaptar un procedimiento de una bizhub de oficina.
Prepare la sustitución y contenga el tóner residual
Utilice los siguientes puntos de comprobación junto con el manual del modelo exacto, incluidas sus instrucciones sobre alimentación eléctrica y acceso. No constituyen una secuencia universal de apertura, desbloqueo o restablecimiento.
- Compruebe que la referencia del repuesto corresponde al modelo completo y prepare la tapa, la bolsa, la caja y la protección de la zona de trabajo indicadas en el manual.
- Abra solo la cubierta especificada y libere el cierre ilustrado; deje los conjuntos adyacentes en su sitio salvo que las instrucciones exijan retirarlos.
- Sujete el depósito usado como se muestra, evite inclinarlo y cierre enseguida la abertura indicada cuando se especifique una tapa.
- Coloque el depósito usado en el embalaje indicado y manténgalo separado hasta confirmar la vía adecuada de recogida o eliminación.
- Retire únicamente las protecciones de transporte indicadas para la pieza nueva, colóquela y fíjela según las ilustraciones, cierre las cubiertas y complete las instrucciones de la pantalla.
Deténgase si la pieza no encaja, el cierre no se cierra con normalidad o se escapa tóner. No improvise una anulación del sensor ni utilice un restablecimiento de servicio copiado de otro modelo.
Consulte las instrucciones y advertencias de manipulación del depósito residual de las C287 y C227.
¿Busca un repuesto para su mercado? Indique a HBtoner el país de destino, el modelo completo, la referencia OEM y la cantidad para revisar la configuración antes de presupuestar.
Envíe a HBtoner el modelo y el país de destino.
Compruebe los avisos que persisten tras la sustitución
- Compare la referencia suministrada con el modelo completo y la configuración confirmada para el pedido.
- Revise la colocación, las protecciones de transporte indicadas, los cierres y las cubiertas siguiendo las instrucciones del mismo modelo.
- Anote si cambia el mensaje después de finalizar el procedimiento indicado; reinicie o confirme un aviso solo cuando se especifique.
- Si el aviso persiste, envíe al servicio técnico el mensaje exacto, las etiquetas de las piezas, el historial de instalación y cualquier fuga o daño visible.
Un problema del recorrido de recogida o de detección es una posibilidad que debe evaluar un técnico, no una conclusión demostrada por el mensaje. Evite retirar repetidamente las piezas, desmontarlas o limpiar sensores si la guía del usuario no lo autoriza.
Investigue los defectos de imagen antes de pedir una unidad
Cambiar el depósito residual no repara un fotoconductor desgastado ni determina por qué aparecen líneas o manchas. Un defecto de impresión y un aviso de capacidad pueden coincidir sin tener la misma causa. Utilice las páginas de prueba de calidad del equipo y el árbol oficial de diagnóstico, y conserve muestras para el técnico.
En pantallas estrechas, deslice horizontalmente para comparar todas las columnas.
| Observación | Datos útiles para el siguiente paso | Límite de la observación |
|---|---|---|
| Un color está afectado | Color afectado, páginas de prueba internas y mensaje exacto de mantenimiento | No demuestra que el tambor de ese color sea la pieza averiada |
| Las copias difieren de las impresiones internas | Mismo original, papel y ajustes; muestras de escaneo o copia | No justifica sustituir todas las unidades de imagen |
| Las marcas se repiten o el tóner se fija mal | Separación, posición, ajustes del soporte y árbol de diagnóstico correspondiente | Pueden intervenir distintas piezas giratorias o ajustes del proceso |
Por ejemplo, la guía de las bizhub 4000P y 4700P comprueba los ajustes del papel y otras condiciones dentro de su secuencia de diagnóstico de calidad. Este ejemplo justifica recopilar datos, no utilizar su procedimiento de sustitución en un equipo diferente.

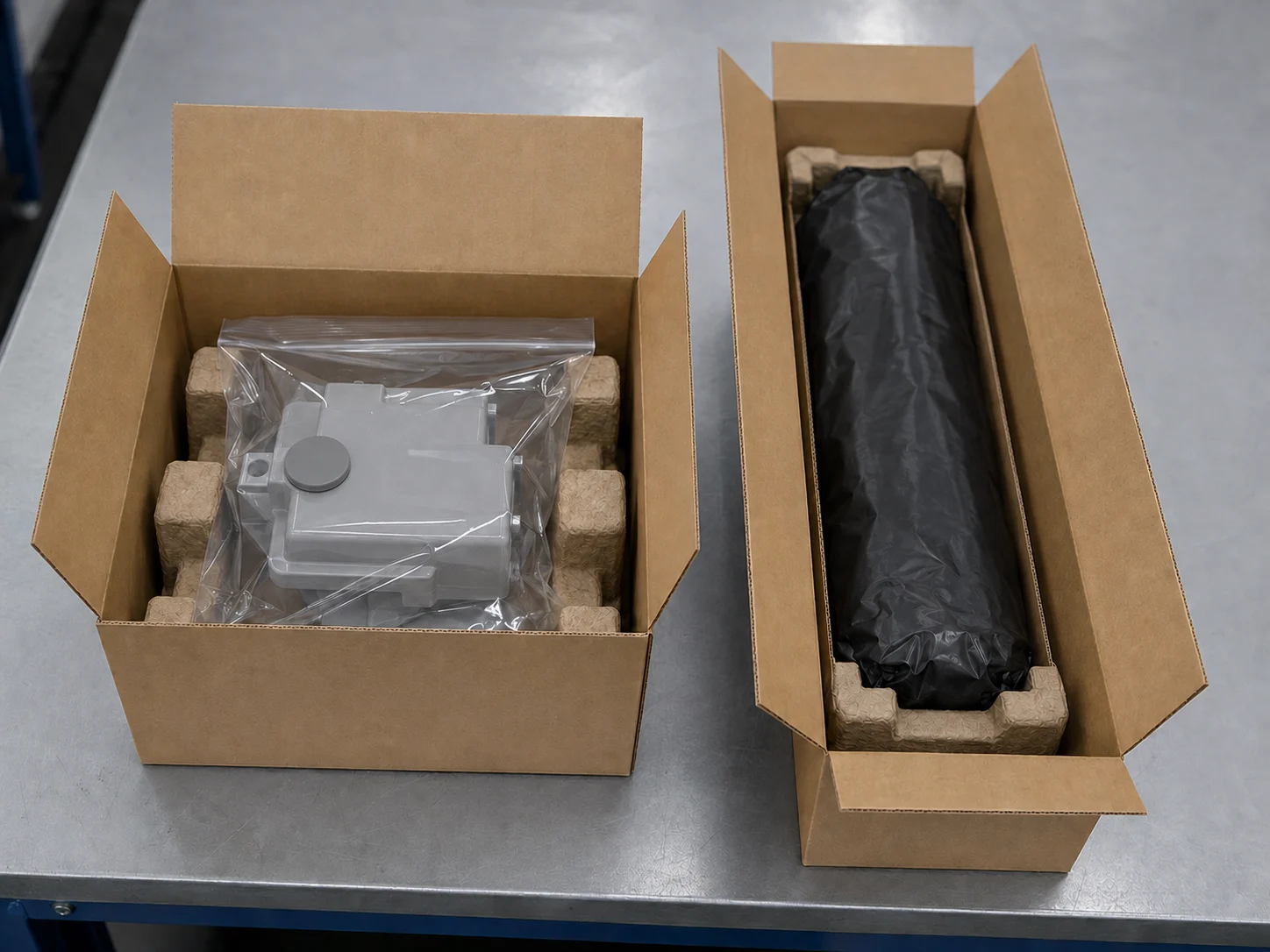

Proteja el tambor y contenga el tóner usado
Mantenga la unidad de imagen en el embalaje protector del fabricante hasta el paso de instalación que indique retirarla. No toque la superficie del fotoconductor ni los terminales eléctricos, y no retire una cubierta protectora solo para fotografiar el tambor. Las instrucciones de la familia C759 especifican una bolsa de plástico negra para proteger la unidad de imagen de la luz.
Mantenga el tóner y las piezas que lo contienen alejados de las llamas y de los niños; no fuerce la apertura del depósito residual ni vierta su contenido en un cartucho de tóner. Ante un derrame o una exposición, siga las instrucciones de seguridad del producto exacto y contacte con el servicio técnico si desconoce el método de limpieza adecuado. Confirme la vía de recogida local antes de incluir piezas usadas en un envío.
Especifique por separado los depósitos y los conjuntos de imagen
Utilice líneas independientes en la solicitud de cotización para el depósito residual y cada conjunto de imagen, tambor o revelado necesario. Indique K, C, M e Y por separado solo si el equipo utiliza conjuntos independientes por color.
- Facilite la referencia OEM, el modelo completo con sufijo, el país de destino, el tipo de conjunto y el color cuando corresponda.
- Incluya cantidades, plazos de reposición y requisitos de embalaje con etiqueta neutra o marca propia.
- Tenga preparadas fotos de las etiquetas y las interfaces para el seguimiento, sin abrir innecesariamente el embalaje que protege de la luz.
- Pregunte qué comprobaciones de ajuste, sellado, reconocimiento, funcionamiento o impresión corresponden a cada conjunto propuesto y qué registros acompañarán al pedido.
La capacidad del depósito residual, la vida estimada de la unidad de imagen y el rendimiento en páginas del cartucho de tóner son medidas distintas. Solicite las condiciones de prueba de cualquier cifra comercial, en lugar de considerarlas una misma clasificación intercambiable en páginas. HBtoner confirma las referencias disponibles, cantidades, embalaje y plazo de entrega de cada consulta antes de presupuestar.
Utilice nuestra guía de compra de tóner OEM y compatible para ampliar la evaluación del proveedor.
Preguntas frecuentes
¿Una unidad de imagen bizhub es lo mismo que un depósito de tóner residual?
No. La formación de imagen y la recogida de tóner residual son funciones diferentes, y los conjuntos tienen distintos motivos de sustitución.
¿Puedo vaciar el depósito residual y volver a instalarlo?
Los procedimientos citados indican la sustitución y la recogida o eliminación con el residuo contenido; por tanto, no considere el vaciado una alternativa aprobada.
¿Cambiar el depósito residual elimina líneas y manchas?
No determina ni repara la causa de un defecto de imagen independiente. Siga las instrucciones de diagnóstico del equipo exacto.
¿Puede el usuario sustituir cualquier unidad de imagen Konica Minolta?
No. El modelo, las instrucciones regionales y las condiciones de mantenimiento determinan quién debe realizar el trabajo; algunos manuales lo asignan expresamente al servicio técnico.
¿Existe un restablecimiento universal del depósito residual?
No dé por hecho que existe. Complete la sustitución documentada e investigue los mensajes persistentes sin anular la detección.
Solicite la configuración Konica Minolta correcta
Envíe a HBtoner el país de destino, el modelo completo, la referencia OEM, el tipo de conjunto y la cantidad. Si el problema afecta a la imagen, añada el color afectado, el mensaje exacto, la lectura del contador y una breve descripción de las muestras de impresión. Indique el plazo de entrega y el embalaje necesarios, y tenga disponibles fotos de las etiquetas para el seguimiento.
Inicie una consulta de configuración con HBtoner.
Las marcas y los nombres de productos se utilizan únicamente para identificar compatibilidad. HBtoner es un proveedor independiente y no está afiliado a Konica Minolta ni cuenta con su respaldo.
